VSA09904H

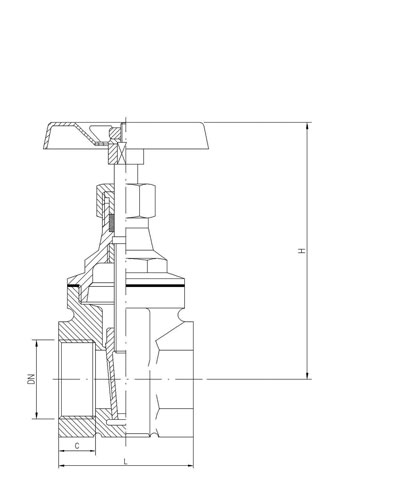

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

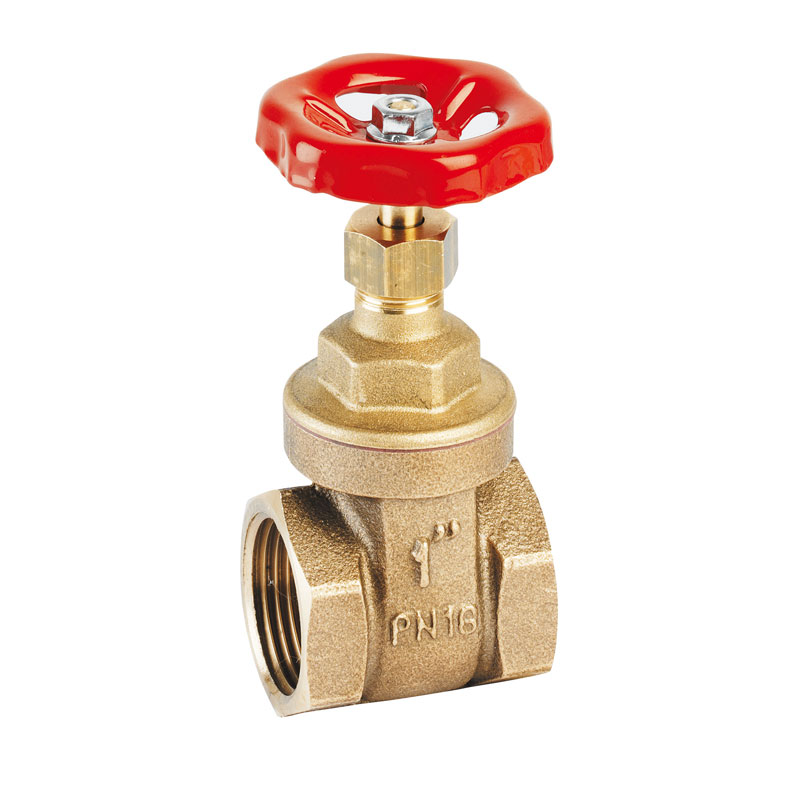

Bronze gate valve PN16 screwed bonnet fxf, non rising stem, solid wedge

PN16/B 100WSP 200WOG

Standard Materials

BODY	BRONZE-CC491K UNI EN1982
BONNET	BRASS-CW617N UNI EN12165
WEDGE	BRASS-CB754S UNI EN1982
STEM	BRASS-CW614N UNI EN12164
SEAT	INTEGRAL SEAT

	1-2″	3-4″	1″	1″1-4	1″1-2	2″	2″1-2	3″	4″
L mm	41	46	49	55	63	69	78	83	100
H mm	71	85	94	115	125	145	187	205	250
C mm	12	12	13	14	16	16	18	18	22
WEIGHT(Kg)	0,23	0,33	0,44	0,72	0,92	1,5	2,5	3,7	5,8
