VSI90604

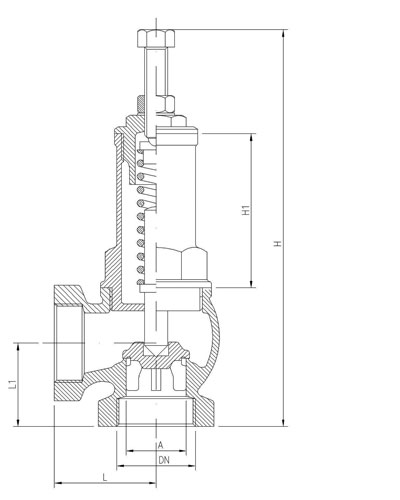

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

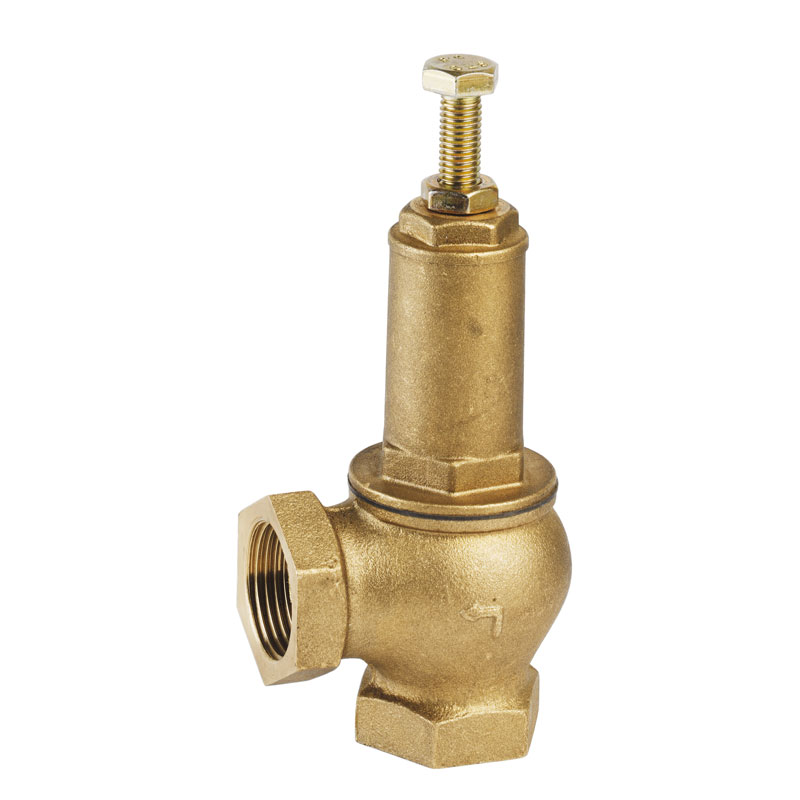

Brass angle safety valve side outlet PN16 fxf screwed ends

PN16

Standard Materials

BODY	BRASS-CW617N UNI EN12165
BONNET	BRASS-CW617N UNI EN12165
DISC	BRASS-CW617N UNI EN12165
STEM	BRASS-CW614N UNI EN12164
SEAT	INTEGRAL SEAT

	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2	3"
H mm	118	125	149	165	195	212	238	305	335
H1 mm	45	45	56	63	78	87	92	100	113
L mm	26	34	40	45	54	60	72	87	87,5
L1 mm	23,5	28,5	31,5	40	42,5	47	60	74,5	84
A mm	10	13	19	25,5	31	38	48	63,5	77
