54517

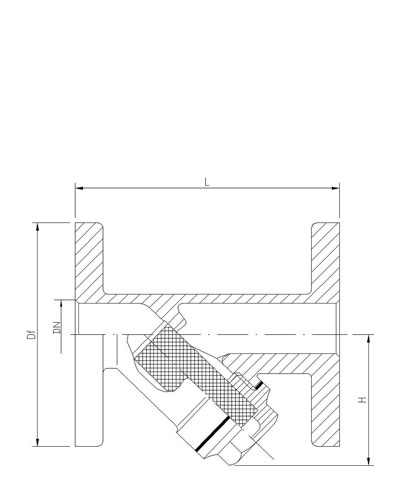

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

Bronze y strainer PN16 flanged ends

PN16/B 100WSP 200WOG

Standard Materials

BODY	BRONZE-CC491K UNI EN 1982
CAP	BRONZE-CC491K UNI EN 1982
SCREEN	STAINLESS STEEL

	010	015	020	025	032	040	050	065	080	100
Df (PN16)	90	95	105	115	140	150	165	185	200	220
H mm	41	46	59	66	75	88	107	120	151	200
L mm	100	100	120	120	140	160	190	234	270	310
Hole dimension	0,4	0,4	0,4	0,4	0,47	0,47	0,47	0,53	0,53	0,53
Holes x cm2	262	262	262	262	168	168	168	133	133	133
MESH	45	45	45	45	36	36	36	32	32	32
WEIGHT Kg	1,5	1,6	2,2	2,6	3,9	5	7	11	14,2	23
