15254

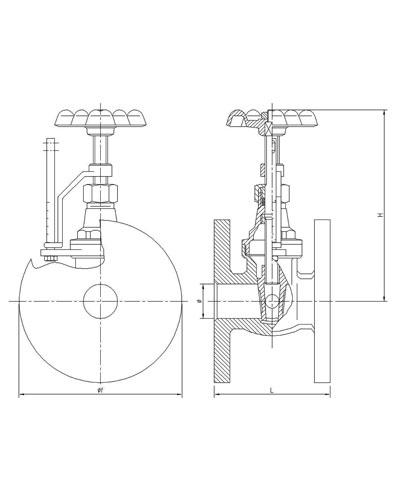

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

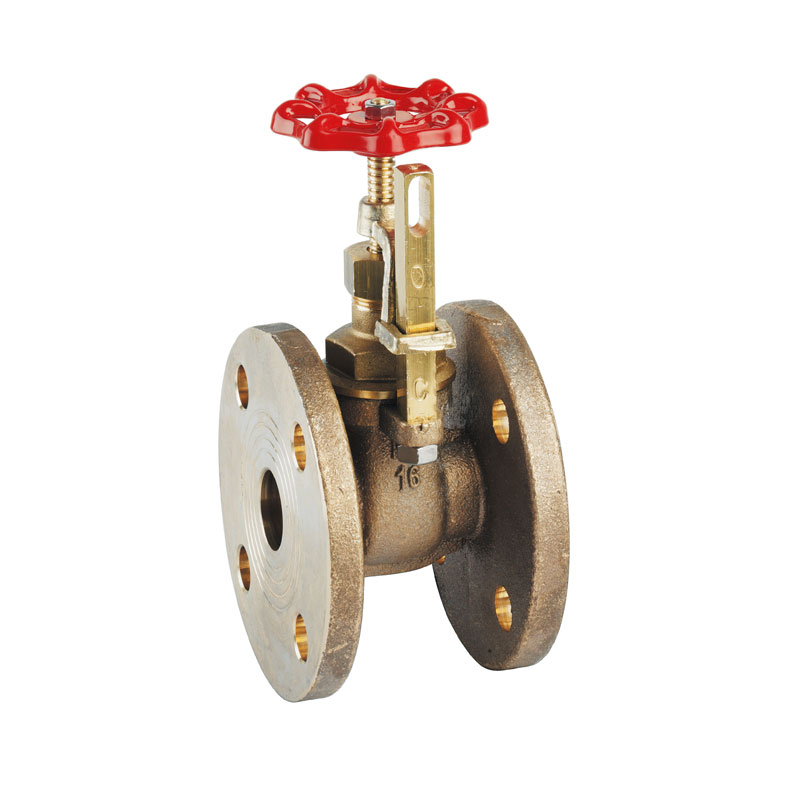

Bronze gate valve PN16 screwed bonnet flanged ends, non rising stem, solid wedge with opening indicator and locking device

PN16/B 100WSP 200WOG

Standard Materials

BODY	BRONZE-CC491K UNI EN1982
BONNET	BRASS-CW617N UNI EN12165
WEDGE	BRONZE-CC491K UNI EN1982
STEM	BRASS-CW614N UNI EN12164
SEAT	INTEGRAL SEAT

	025	032	040	050	065	080	100
Df mm(PN16)	115	140	150	165	185	200	220
L mm	80	90	100	110	130	150	160
H mm	142	155	176	200	230	277	290
WEIGHT(Kg)	2,200	3,450	4,520	5,590	8,820	10,320	15,320
