04383

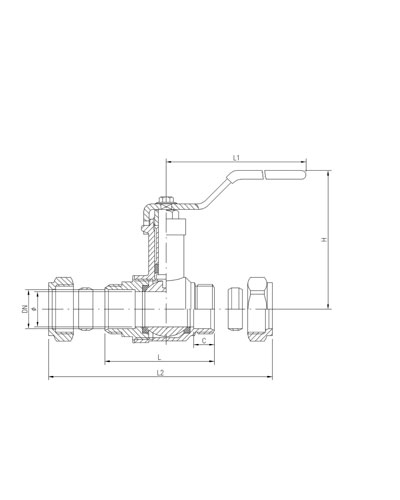

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

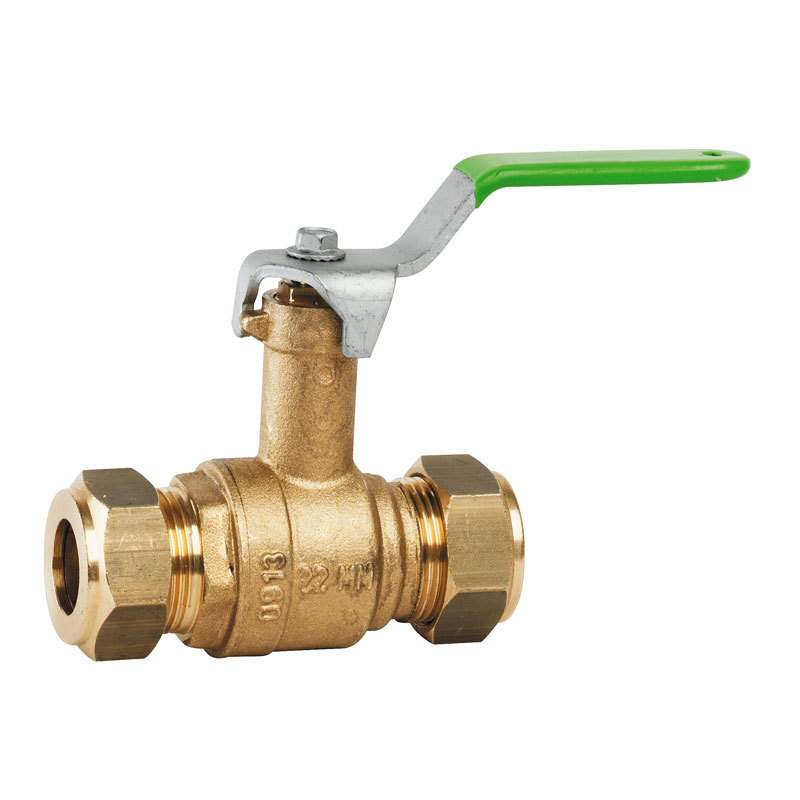

Copper compression dzr brass ball valve PN25 full way medium neck, blow-out proof stem, adjustable packing

PN25 600WOG

Standard Materials

BODY	DZR BRASS-CW602N UNI EN12165
BODY END	DZR BRASS-CW602N UNI EN12165
BALL	DZR BRASS-CW602N UNI EN12164
STEM	DZR BRASS-CW602N UNI EN12164
SEAT	PTFE

	10	12	15	18	22	28	35	42	54
Φ. mm	10	10	14	20	20	25	32	40	50
L mm	46	46	57	67	67	77	93	104	113
L1 mm	80	80	95	95	95	127	128	140	140
L2 mm	60	60	74	85	85	97	112	128	140
H mm	50	50	78	81	81	84	90	96	105
C mm	9	9	13	13	13	16	17	20	20
WEIGHT(Kg)	0,170	0,170	0,290	0,420	0,420	0,650	1,100	1,443	2,110
